N1700
|
|
1978 | |
Der Philips N1700 ist der erste salonfähige Videorecorder für den Heimgebrauch. Er ist der Nachfolger des N1502, welcher vom Gehäuse her nahezu indentisch ist. Bisheriger nicht kompatibler Standard war bisher das VCR-Format, dieser Recorder hingegen löst dieses durch das VCR-LP Format ab. Neu bei diesem Modell war die Digitale Uhr und der Timer, der 1 Sendung innerhalb von 3 Tagen automatisch aufzeichnen konnte. Vorgänger hatten noch analoge Uhren mit Zeiger. Die Laufwerksfunktionen sind auf grundsätzliche Funktionen beschränkt (Aufnahme/Wiedergabe/Spulen). Von Bildsuchlauf und Standbild war man derzeit noch weit entfernt. Das Bandende wurde durch eine Schaltfolie am Ende des Bandes erkannt. Um Bandstellen schneller auffinden zu können verfügt das Gerät über ein analoges dreistelliges Bandzählwerk. Der Recorder arbeitet mit dem Helical scan 2-Kopfsystem (Technische Details s.h. VCR-Videoformat). Das Gerät muss alle 100 Stunden "grob" (alle Bandführenden Teile) und alle 200 Stunden gründlich gereinigt werden (zusätzlich Videokopftrommel und Rillen der Kopftrommel). Hierzu ist spezielles Werkzeug zur Säuberung mitgeliefert worden. Für eine schnelle Reinigung des Videokopfes waren Reinigungskassetten erhältlich. Der N1700 ist so konzipiert, daß das Kassettenfach Herausgenommen werden kann um so schnell an alle regelmässig zu reinigenden Teile gelangen zu können. Trotz des Trackingreglers sind Fremdaufnahmen gelegentlich nur mit starken Qualitätseinbussen abspielbar da die Fertigungstoleranzen derzeit anscheinend noch sehr groß gewesen sind. Im Vergleich zu den kurz danach erschienenen Videoformaten Betamax und VHS war und ist die Qualität eher schlecht. |
|
Technische Daten | |
Allgemein | |
Netzspannung | 220V oder 240 V |
Netzfrequenz | 50 Hz +/- 1% |
Leistungsaufnahme bei Betrieb | 50 Watt |
Leistungsaufnahme Bereitschaft | 8 Watt |
Umgebugstemparatur | +/-15°C - +35°C |
Max. Spieldauer | bis zu 2 Std.+10 min. pro Kassette |
Abmessungen | 560x370x160 mm |
Gewicht | 16 kg |
Betriebslage | Horizontal +/- 15° |
Videokopfscheibe | Durchmesser 105 mm (Umdrehung mit Bildfrequenz synchronisiert) |
Bandgeschwindigkeit | 6,56cm/sek |
Abtastgeschwindigkeit | 8,1m/sek |
Video-Teil | |
Signal-Rauschverhältnis | > 40 dB |
Auflösung (Leuchtdichte)/Luminanz | 3 Mhz |
Auflösung (Farbe) / Chrominanz | 650 kHz |
Audio | |
Frequenzgang | 120 Hz-10 kHz innerhalb 8 dB |
Gleichlaufschwankungen (bei Eigenaufnahme) | <= 0,3% (DIN 45507) |
Klirrfaktor | <= 7% |
Signal Rauschabstand | > 40 dB (DIN 45405) |
Löschoszilatorfrequenz | ca. 60 Hz |
Löschdämpfung | >60 dB |
Tuner | |
Bereiche (Deutschland) | Band I,III,IV,V (PAL System B,G) |
Modulator | |
Antennenverstärker | UHF/Band IV,V: 0+/- 2dB VHF/Band I,III:2 +/- 2dB |
Modulatorfrequenz (abstimmbar) | Kanal 32-42 |
Tonmodulation | FM |
Anschlüsse | |
Antenneneingang | |
Antennenausgang |
Bildergalerie
Für XL-Ansicht bitte auf die Bilder klicken!
Frontansicht |

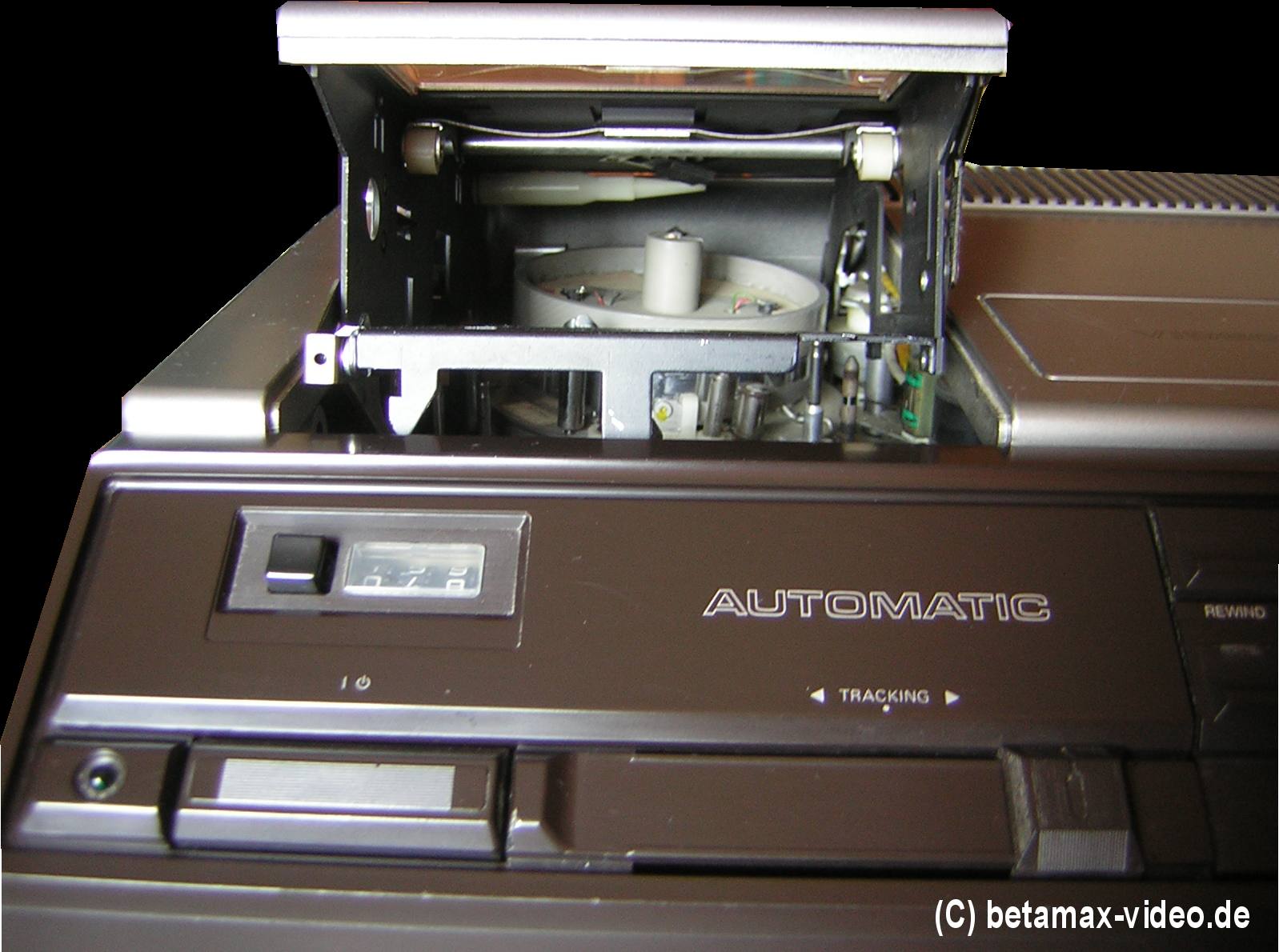

Frontansicht bei geöffnetem Kassettenfach |

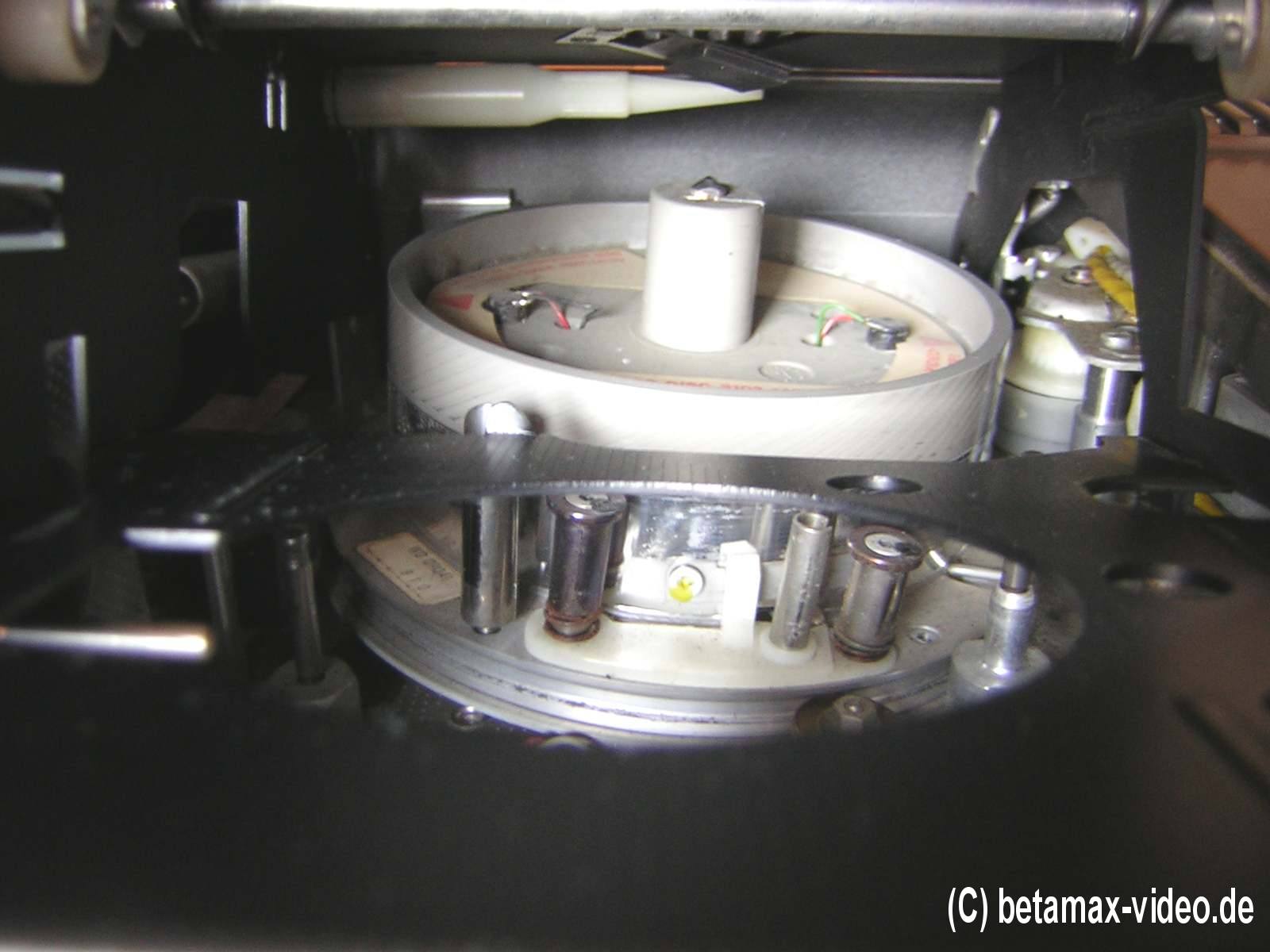

Ein Blick durch den geöffneten Kassettenschacht |

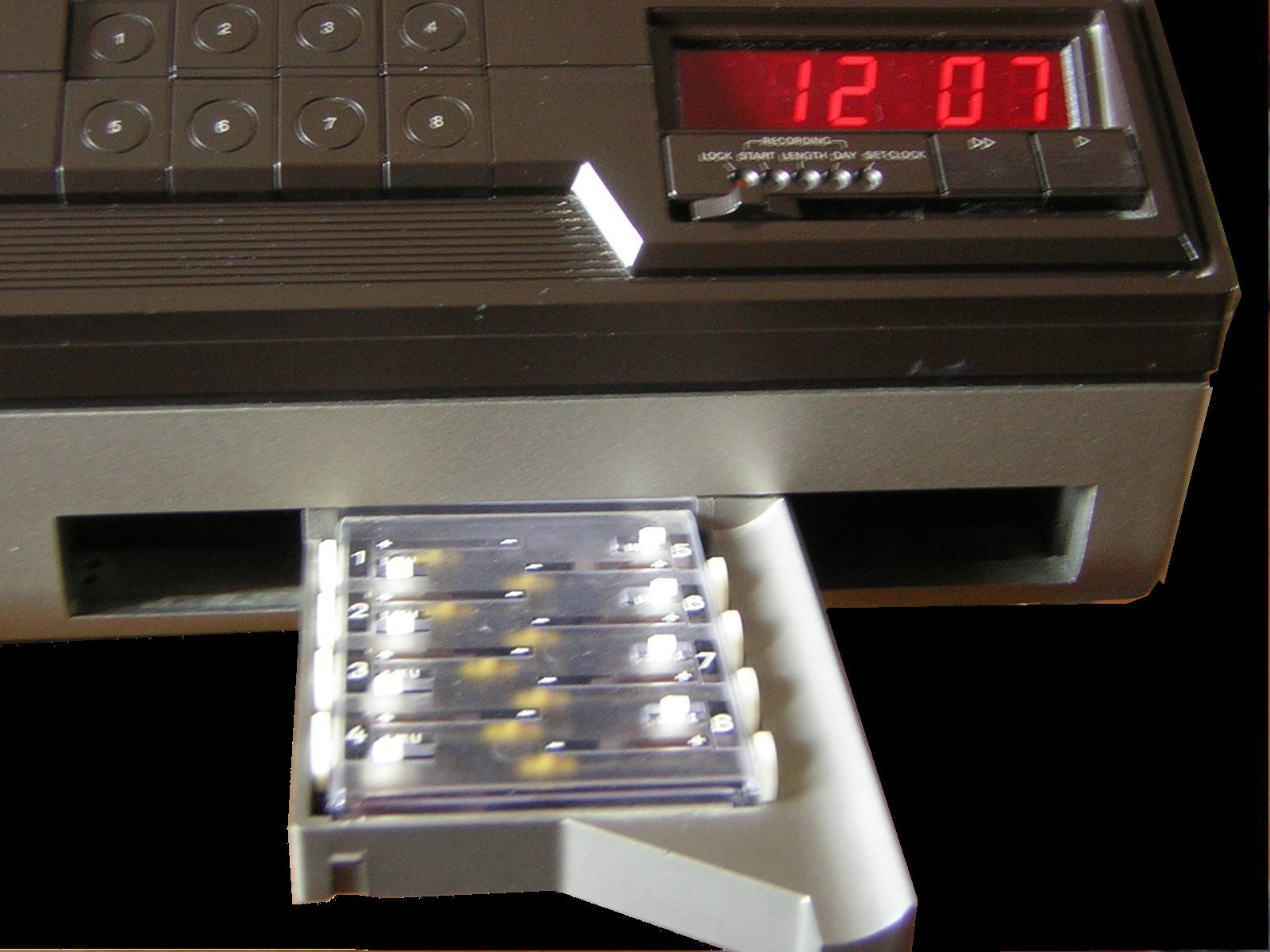

Sendereinstellung unten rechts |

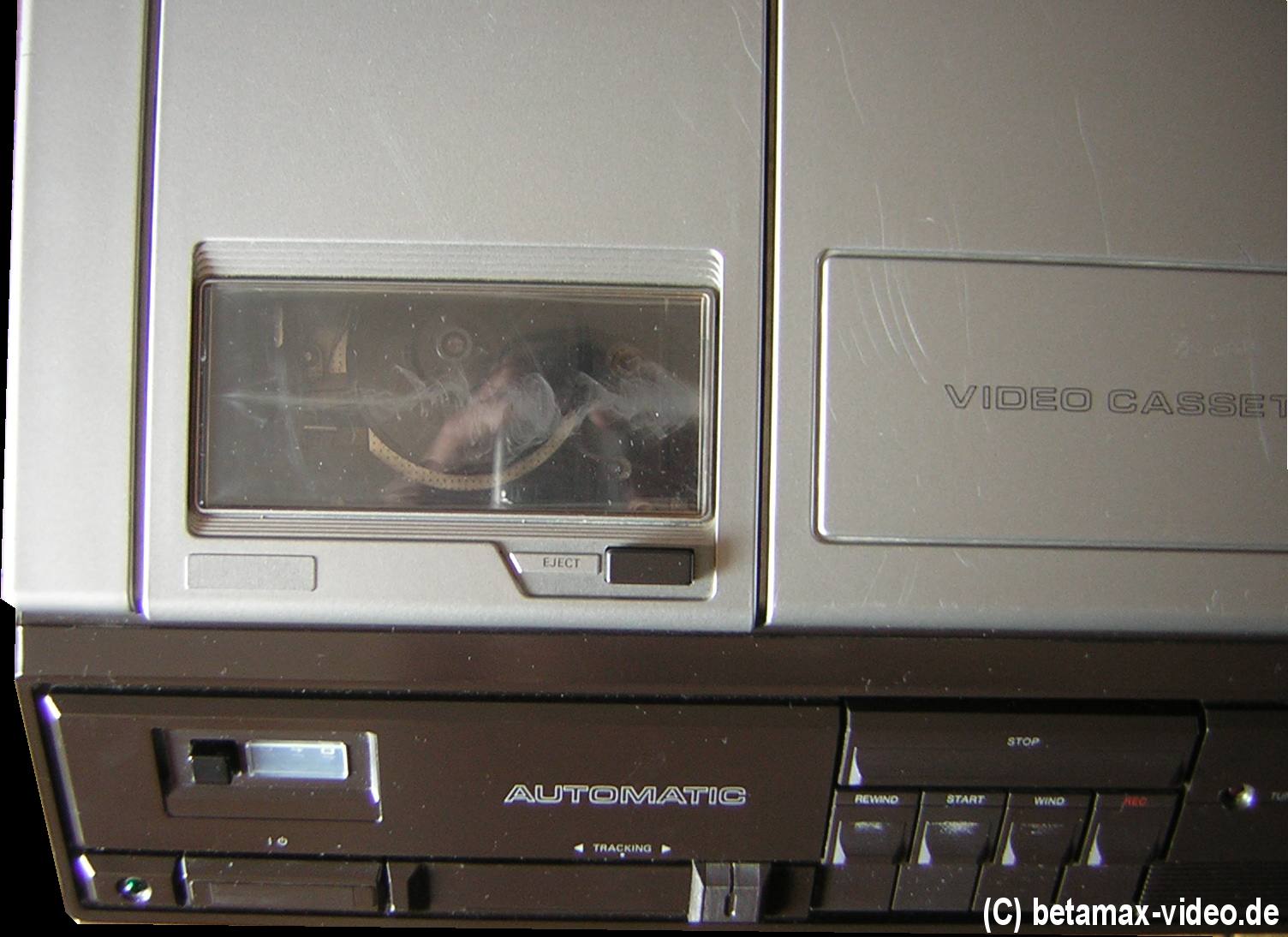

Blick von oben auf das Kassettenfach |

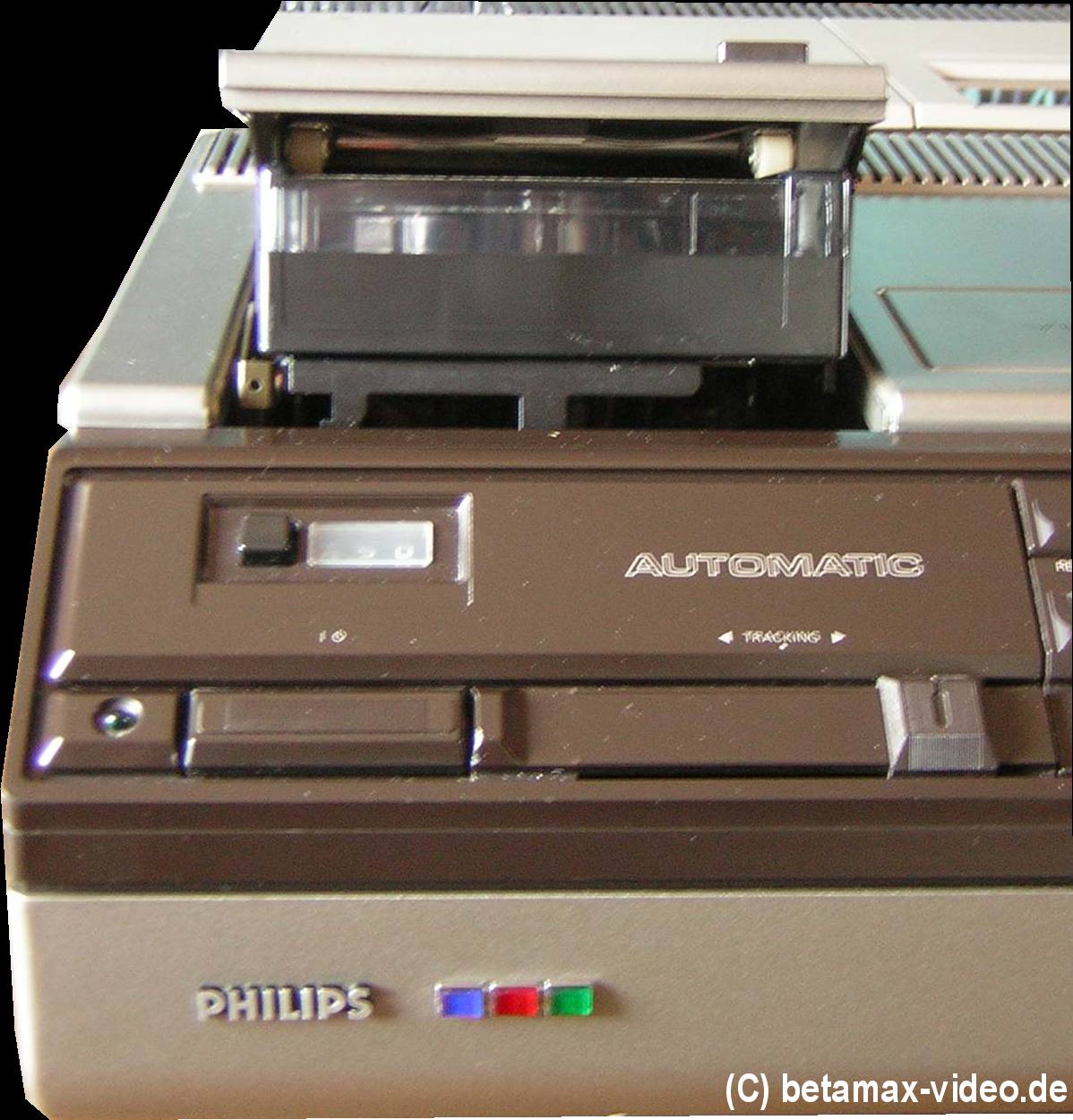

Kassettenschacht mit eingelegter Kassette |
Ein Blick auf das VCR Logo und das Uhrendisplay |
